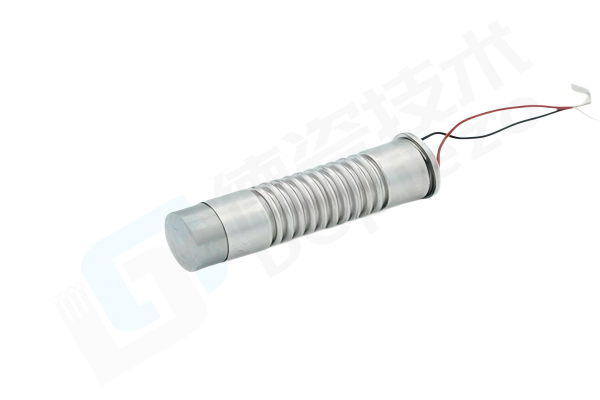

DCSE-R12H45P50 凭借其全密封金属波纹管结构、5μF大静态电容及32kHz谐振频率，为潮湿、油污或水下等恶劣工况下的精密位移控制提供了高可靠性解决方案，尤其适用于高湿度环境下的纳米定位台、光学调焦机构及液压比例阀驱动等场景。

1、结构设计

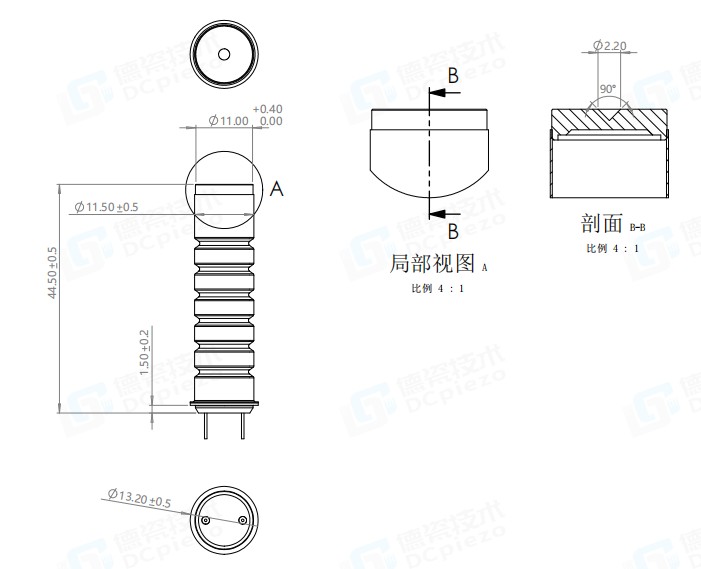

●全密封金属波纹管封装：将压电叠堆密封于Φ11.5×44.5mm的不锈钢波纹管内，氮气保护环境，隔绝水汽与腐蚀性介质。

●紧凑圆柱外形：外径仅11.5mm，长度44.5mm，适合集成于有限空间内的精密执行机构。

●标准化引线：PTFE绝缘层线缆，AWG26规格（Ø0.68mm），长度100mm，耐温耐油，便于焊接或连接器端接。

2、材料特性

●高压电性能：静态电容5μF±20%，推力800N，刚度14N/μm，响应迅速，输出力强劲。

●宽温与高居里点：使用温度-25～130℃，居里温度230℃，在高温环境下仍保持稳定的压电特性。

●低迟滞特性：迟滞＜15%，配合闭环控制可实现高精度定位。

3、核心优势

●恶劣环境适应性：IP级密封结构使其可在高湿、水下、油浸等环境中长期稳定工作，大幅提升使用寿命与可靠性。

●大位移与高推力兼备：50μm±15%标称位移（0-150V驱动），800N推力，兼顾精密调节与负载驱动能力。

●宽电压驱动范围：支持-30～150V驱动电压，兼容双极性控制，适用于正反向位移调节。

●免维护设计：真空密封封装，无需额外防潮处理，安装后即可长期使用。

4、典型应用

●高湿环境精密定位：用于水下光学系统调焦、海洋探测设备微调机构。

●工业液压与气动控制：作为比例阀、伺服阀的驱动元件，实现流量与压力精密调节。

●纳米定位与微动台：集成于扫描探针显微镜、纳米压痕仪、精密对准系统。

●光学调焦与稳定：用于激光加工头调焦、摄像机自动对焦、光路相位补偿等。

5、使用与保障说明

●电源选型与接线：根据工况选配合适的电源，并正确连接正负电极（红线为正极）。推荐使用正弦波信号，电压范围应控制在-30V～150V之间。

●频率限制：使用频率应小于谐振频率的1%（即＜320Hz），以避免过热或机械损坏。

●预紧力建议：推荐预紧力（负载）小于600N；可空载使用。正确的装配与预紧可延长产品使用寿命。

●储存条件：应真空包装储存，储存过程中放电电阻保持连接，控制环境温湿度与洁净度；远离有机溶剂、易燃气体或液体。

●禁止事项：请勿拆卸产品，避免撞击或跌落，以免损坏内部压电叠堆或波纹管密封结构。

●定制支持：可提供不同位移量、驱动电压范围及引线长度的定制版本，欢迎咨询。
