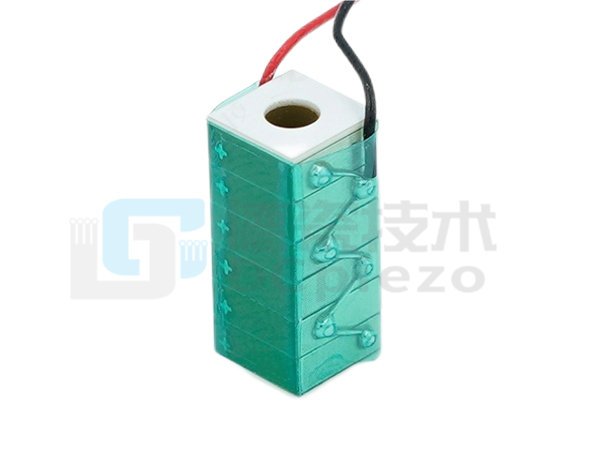

方形中孔多层叠堆压电陶瓷

方形中孔多层叠堆压电陶瓷突破传统压电元件的功能局限，以“驱动+通道”双功能集成设计，为核心部件小型化与系统创新提供全新思路。作为专业生产厂家，我们深耕中孔叠堆工艺细节，严格把控性能与可靠性，致力于为高集成度精密设备提供不可替代的压电解决方案。

1、结构设计

●中孔叠堆一体化：在传统方形多层叠堆结构中心预留通孔（孔径可定制），既保留多层压电陶瓷的高出力与精度优势，又为中空通道提供稳定机械支撑，避免结构强度损失。

●对称强化设计：方形截面结合环绕中孔的均布电极排布，降低偏心负载导致的应力集中，确保高频驱动下的抗扭性与耐久性。

●模块化封装：采用防潮抗震封装材料，通孔内壁可镀绝缘层或金属化处理，适配光学、流体等多场景介质通过需求。

2、材料特性

●高稳定性压电材料：基于改性锆钛酸铅（PZT）体系，通过梯度烧结工艺提升中孔边缘致密度，保障整体机电性能一致性（d33≥580 pC/N）。

●抗热冲击性：优化材料热膨胀系数匹配，通孔结构增强散热效率，支持-25℃~130℃宽温域稳定工作。

●低介电损耗：材料内部缺陷率极低，介电损耗＜1.2%，适用于高频脉冲驱动场景，减少能量耗散。

3、核心优势

●功能集成化：中孔设计直接整合驱动与介质通道，减少外部连接部件，降低系统复杂度与体积。

●精度与出力兼得：多层叠堆结构实现微米级行程内数百牛推力输出，位移分辨率达0.1纳米级，通孔存在不影响轴向刚度。

●动态响应卓越：机电响应时间＜50微秒，支持千赫兹级高频振动控制，通孔结构抑制谐振峰，拓宽可用频率范围。

●长寿命保障：无胶水全烧结工艺避免层间剥离，通孔边缘应力优化设计，循环寿命＞5×10^7次。

4、典型应用

●光学精密调节：激光器光路中心校准、光纤对接驱动（光信号通过中孔传输）。

●微型流体控制：微流控芯片阀门驱动与流体通道一体化集成，生物检测设备高精度液滴分配。

●医疗介入器械：内窥镜多自由度弯曲关节（中孔走线或活检通道）、微型超声成像探头。

●工业传感与执行：高频振动能量回收装置、多自由度压电机械臂（中孔走线减少外部干扰）。

5、核心保障

●全流程品控：从陶瓷流延成型到通孔精加工，全程自动化检测，确保孔径精度±5μm以内，叠层对齐误差＜0.5%。

●深度定制支持：通孔尺寸、电极引出方式、封装形式灵活定制，提供驱动-机械-流体多学科协同设计方案。

●全周期服务：提供从仿真建模、工况适配测试到失效分析的闭环技术支持，24小时响应客户需求。

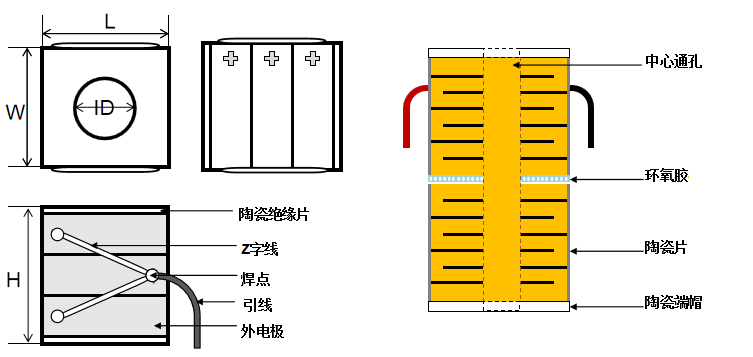

      叠堆的侧面上都有绝缘陶瓷层，与环氧树脂镀层相比，陶瓷层可更好地隔离湿气。叠堆预装了75mm长的电线，并包裹在Kapton®胶带中。我们也可以定制压电陶瓷片的尺寸、电压范围和涂层。

       压电陶瓷叠堆的两个端面贴有陶瓷端帽。可选平面端帽或半球端帽。当负载沿着驱动器的平移轴方向时，平面端帽因具有较大的接触面积能实现大的力传递。而半球端帽使驱动器可以接合离轴负载，因为曲面使作用力沿着驱动器平移轴移动。陶瓷端帽不仅有利于使负载施加的力分布在堆栈的安装表面上，而且有助于引导力沿着驱动器的移动轴。
