压电超声焊接换能器

超声焊接换能器以高能量转换效率、宽频段适配性与工业级可靠性为核心，为电子、汽车、医疗等行业提供高效、精准的焊接解决方案，助力客户实现高质量生产与工艺升级。

1. 结构设计

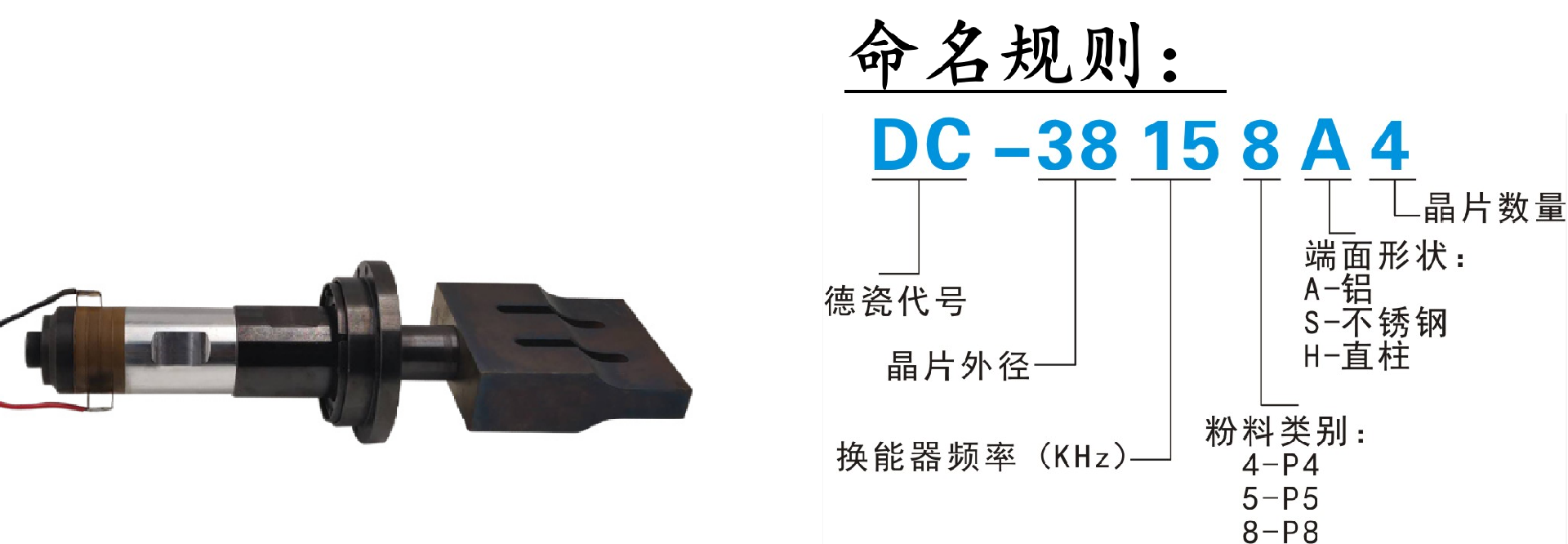

●模块化堆叠设计：压电陶瓷片与钛合金变幅杆采用预应力螺栓紧固，确保高频振动能量高效传递，减少能量损耗。

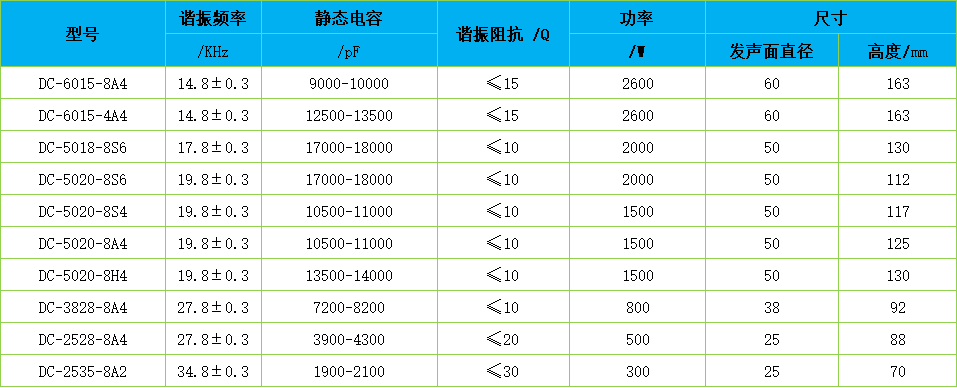

●频率精准匹配：全系列覆盖14.8kHz~34.8kHz谐振频率（如DC-6015-8A4为14.8kHz，DC-2535-8A2为34.8kHz），适配不同材料厚度与焊接强度需求。

●紧凑型封装：直径25mm~60mm，高度70mm~163mm，轻量化设计适配自动化产线空间限制，支持快速换装。

●散热优化：外壳集成散热槽或风冷结构，保障大功率型号（如2600W）连续工作时温升可控。

2. 材料特性

●高性能压电陶瓷：低损耗锆钛酸铅（PZT）材料，静态电容范围1900pF~18000pF（如DC-5020-8S6为17000pF），机电耦合系数（Kt）＞60%，能量转换效率＞90%。

●钛合金变幅杆：抗疲劳强度高，耐磨损，谐振频率稳定性优异，适配高频（34.8kHz）与大振幅输出。

●镀层电极：银镍复合电极抗氧化、耐电弧，保障长期高频驱动下的电气稳定性。

3. 核心优势

●高功率密度：最大输出功率2600W（如DC-6015-8A4），可焊接厚达6mm的ABS、尼龙等工程塑料。

●宽频段适配：低频型号（14.8kHz~20kHz）适配金属焊接与大型部件，高频型号（27.8kHz~34.8kHz）专攻精密电子与超薄材料焊接。

●长寿命设计：压电陶瓷经百万次老化测试，振幅衰减＜5%，支持7×24小时连续作业。

●即插即用：谐振阻抗低至≤10Ω（如DC-5020-8S6），与标准超声波发生器无缝匹配，调试时间缩短50%。

4. 典型应用

●电子制造：锂电池极耳焊接、芯片封装、微型传感器组装（适配DC-3828-8A4等高精度型号）。

●汽车工业：线束端子焊接、内饰件熔接（如DC-6015系列，功率2600W，穿透力强）。

●医疗耗材：导管接头焊接、无菌包装密封（DC-2535-8A2高频型号，热影响区＜0.1mm）。

●包装行业：PET瓶盖封装、食品容器密封（DC-5020系列，兼容多种热塑性材料）。

5. 核心保障

●全流程品控：从压电陶瓷烧结、频率匹配到整机老化测试，确保每台换能器振幅一致性、频率偏差≤0.3kHz。

●定制开发：支持变幅杆长度、法兰接口、功率等级定制（如DC-5020-8H4特殊阻抗设计）。

●全周期支持：提供振动模态分析、焊头设计优化及现场调试服务，助力快速部署。
