环形多层叠堆压电陶瓷-单元

环形陶瓷芯片以独特的环形叠堆设计与低电压高精度特性，成为旋转对称场景下机电转换的核心驱动力。作为专业压电陶瓷生产厂家，我们通过精密制造工艺与深度定制服务，为客户提供高可靠性、快速响应的解决方案，助力光学、工业、医疗等领域实现技术突破与效率升级。

1、结构设计

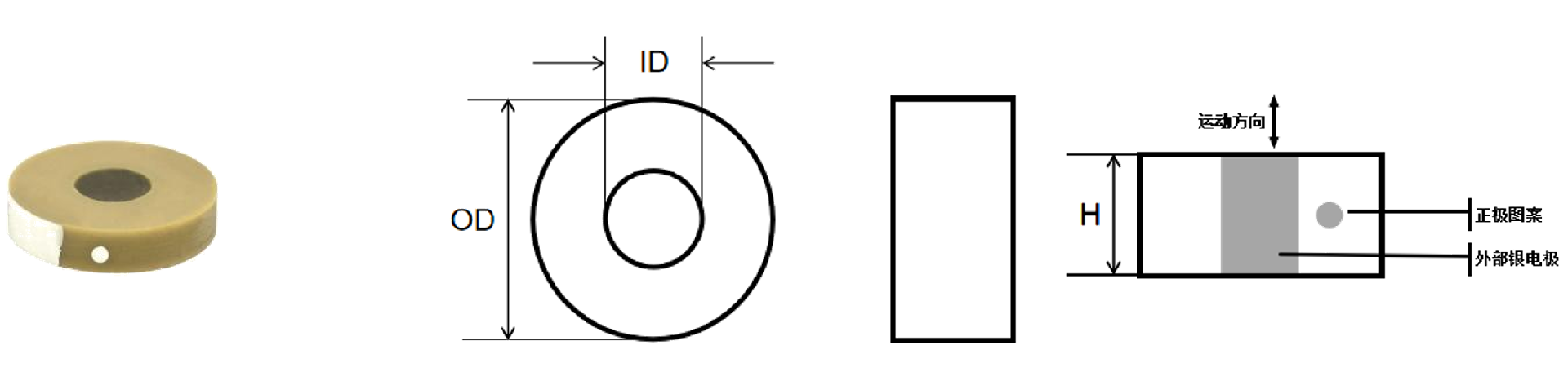

●环形叠堆架构：陶瓷层与电极层沿环形路径交替堆叠，电极呈放射状排布，内外径尺寸支持定制，位移输出为厚度的1‰（标准厚度2mm）。

●中心通孔设计：环形结构中心预留通孔，适配机械预载安装、光路穿透或微型流体通道集成，通孔内壁光滑，公差＜±10μm。

●全密封边缘防护：环形外缘及内孔边缘覆盖致密陶瓷绝缘层，防潮防漏电，侧面“圆点”标识正极，安装方向清晰可辨。

●高精度尺寸适配：平面度＜±5μm，表面粗糙度Ra＜0.2μm，确保与接触面的高贴合度与能量传递效率。

2、材料特性

●高压电活性陶瓷：采用改性锆钛酸铅（PZT）基材料，压电常数d33≥500 pC/N，机电耦合效率高，温漂系数＜0.03%/℃。

●低损耗电极系统：银-钯合金内部电极与银浆印刷外部电极结合，电阻率＜0.3Ω·cm，支持宽电压驱动（0V~150V）与高频操作（kHz级）。

●抗疲劳特性：通过梯度烧结工艺提升环形结构抗离心力性能，循环寿命＞5×10⁷次，性能衰减率＜3%。

3、核心优势

●低电压高精度：多层结构驱动电压低至0V~75V（可扩展至0V-100V，0V~150V），位移分辨率达纳米级，重复定位精度＜0.1%。

●适配旋转场景：环形结构天然匹配旋转对称系统，支持切向力输出，扭矩密度较传统片式结构提升2倍。

●快速动态响应：机电响应时间＜100微秒，支持千赫兹级高频振动控制与实时调节。

●高环境适应性：全陶瓷封装耐高湿、耐老化，工作温度-25℃~130℃，抗电磁干扰性强。

4、典型应用

●光学精密调节：激光雷达旋转扫描镜驱动、自适应光学环形变形镜控制。

●超声技术：环形超声换能器阵列、医疗内镜旋转扫描探头。

●工业自动化：高精度数控转台微动补偿、旋转阀门高频控制。

●微型机械系统：MEMS旋转驱动模块、微型电机扭矩反馈单元。

●能源领域：风力发电机变桨距调节、振动能量回收环形致动器。

5、核心保障

●全流程品控：从陶瓷流延、环形叠层到电极印刷，全程激光检测内外径精度与平面度，100%经过极化处理与动态性能测试。

●深度定制能力：支持内外径、厚度、驱动电压、出力/位移曲线等参数灵活定制，5个工作日内提供样品方案。

●一站式技术支持：提供环形结构动态仿真、安装预载计算及驱动电路匹配设计，24小时响应技术咨询。
