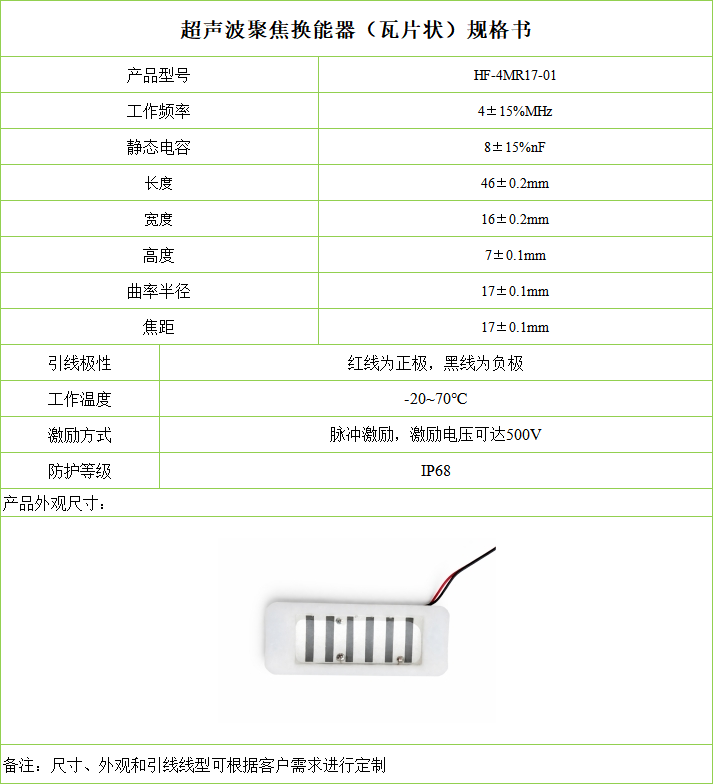

HF-4MR17-01 凭借其独特的球冠聚焦结构、稳定的4MHz工作频率及紧凑的瓦片状尺寸，为聚焦超声治疗设备提供了理想的能量转换核心，尤其适用于超声美容头、聚焦超声刀头及高功率HIFU系统等需要精准能量投送的场景。

1、结构设计

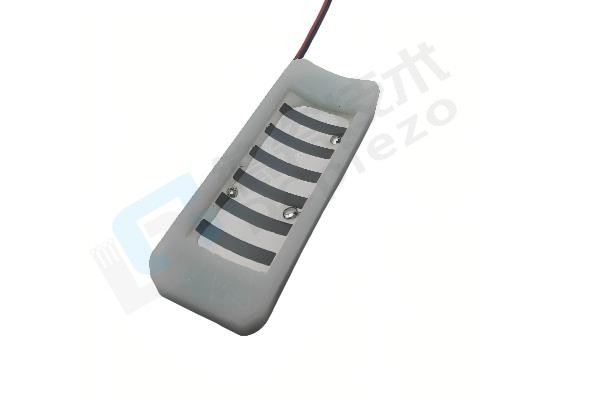

●瓦片状曲面结构：采用球冠形压电陶瓷片，曲率半径17±0.1mm，焦距17±0.1mm，实现自然聚焦，无需额外声透镜。

●紧凑尺寸：长46±0.2mm × 宽16±0.2mm × 高7±0.1mm，适合集成于手持式美容治疗头或微型超声设备中。

●高防护等级：IP68级密封设计，可在水介质或高湿环境下稳定工作，满足美容理疗及医疗设备的清洁消毒要求。

2、材料特性

●高压电活性：采用耐高压压电陶瓷材料，支持500V脉冲激励，输出高能量密度，确保治疗效果。

●稳定频率输出：工作频率4±15%MHz，适用于深层组织聚焦，兼顾穿透深度与能量汇聚效率。

●宽温工作能力：工作温度范围-20~70℃，适应常见美容理疗及工业检测环境。

3、核心优势

●精准聚焦：曲率半径与焦距精密匹配（公差±0.1mm），使超声波能量汇聚于皮下特定深度（如4.5mm、3.0mm），实现点阵式提拉。

●高耐压能力：可承受高达500V的脉冲电压，满足HIFU设备对高瞬时功率的需求，保证治疗强度。

●一体化电极引线：红线为正极、黑线为负极，简化电气连接，降低装配错误风险。

●定制化扩展：尺寸、外观、引线类型均可根据客户需求定制，适配不同型号治疗头。

4、典型应用

●超声炮/HIFU美容仪：作为核心换能器，用于面部提拉、眼周紧致、颈部抗衰等治疗。

●聚焦超声刀头：集成于医疗超声外科设备，实现非侵入式组织切割或热凝。

●物理治疗设备：用于疼痛缓解、瘢痕软化等低强度聚焦超声治疗。

●工业超声聚焦：如超声波清洗、材料检测中的高能聚焦声场生成。

5、使用与保障说明

●激励方式：必须采用脉冲激励，严禁连续波驱动；建议激励电压不超过500V，避免压电陶瓷退极化或损坏。

●散热与耦合：在高功率连续脉冲模式下，需确保换能器与皮肤或介质之间有良好的声耦合（如使用超声凝胶），避免空载发热。

●引线保护：引线根部避免反复弯折，以防断裂；焊接或连接时应保持极性正确（红正黑负）。

●储存与清洁：储存在干燥环境中；清洁时勿使用强酸碱或有机溶剂，以免损伤密封层。

●定制支持：可提供不同焦距（如10mm、15mm）、不同频率（如3MHz、5MHz）及异形尺寸的定制开发，欢迎咨询。
