方形中孔多层叠堆压电陶瓷-单元

方形中孔陶瓷芯片以多层叠堆结构与中心通孔创新设计，在高动态、高精度场景中展现出不可替代的性能优势。作为专业压电陶瓷生产厂家，我们通过材料配方优化与精密制造工艺，为客户提供高一致性、快速响应的核心驱动元件，助力精密光学、半导体、超声等领域的技术突破与设备升级。

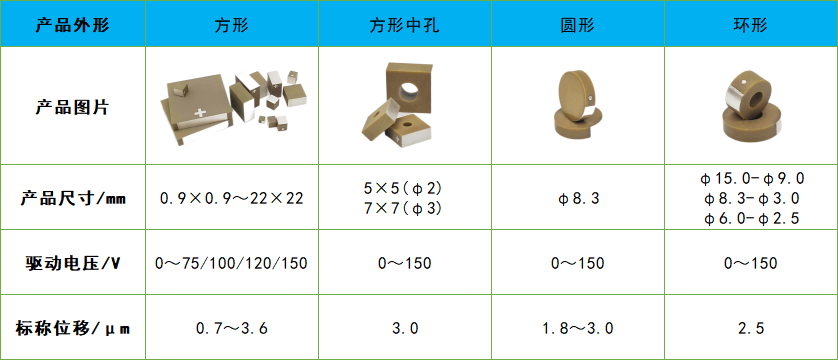

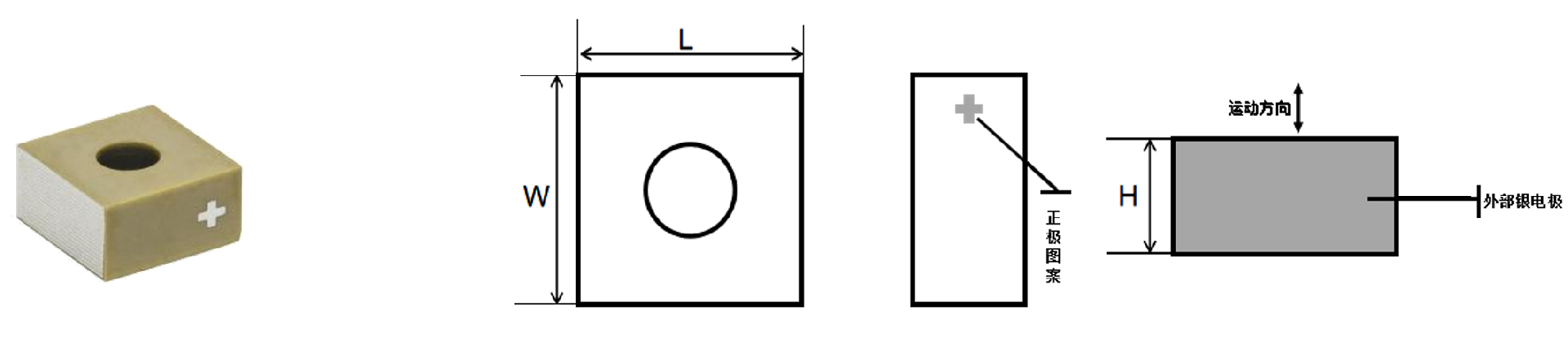

1、结构设计

●多层交叉叠堆：陶瓷层与内部电极层交替叠合，两侧印刷外部电极引出内部信号，叠层厚度支持定制（标准2mm/3mm），位移输出为厚度的1‰，线性度达99%以上。

●中心通孔设计：芯片中心预留通孔（孔径可定制），用于机械预载固定或作为光学孔径，通孔内壁光滑，适配光路直通或微型流体通道集成。

●四面绝缘防护：芯片四周覆盖陶瓷绝缘层，防潮防漏电，侧面印有“十字”图案明确标识正极方向，避免安装误操作。

●灵活接口选项：支持带焊线（金线/铜线）或不带焊线裸片交付，适配直接焊接或弹性接触式安装。

2、材料特性

●高压电活性陶瓷：采用锆钛酸铅（PZT）基材料，压电常数d33≥550 pC/N，经高温烧结致密化，确保高机电转换效率与长期稳定性。

●低损耗电极系统：内部银-钯合金电极与外部银浆印刷电极结合，电阻率＜0.2Ω·cm，支持高频驱动（kHz级）且温升可控。

●精密加工工艺：芯片平面度＜±5μm，通孔同心度误差＜3μm，表面粗糙度Ra＜0.1μm，满足光学级应用需求。

3、核心优势

●亚纳米级分辨率：位移分辨率达0.1纳米级，支持超精密定位与微力控制。

●微秒级快速响应：机电响应时间＜50微秒，适配高频动态操作（如振动抑制、快速阀门开闭）。

●紧凑高可靠性：全陶瓷封装无胶水结构，抗潮湿、耐老化，循环寿命＞1×10⁸次。

●高度定制化：通孔尺寸、叠层厚度、电极引出方式灵活定制，满足特殊场景集成需求。

4、典型应用

●光学精密调节：激光光束稳像孔径控制、自适应光学变形镜预载驱动。

●半导体设备：晶圆探针台微动定位、光刻机掩模版纳米级对位。

●超声与传感：高频超声换能器阵列、微流控芯片阀门致动。

●微型机械系统：MEMS驱动器、精密机械臂关节微位移反馈。

●科研仪器：扫描隧道显微镜针尖驱动、低温实验装置纳米定位模块。

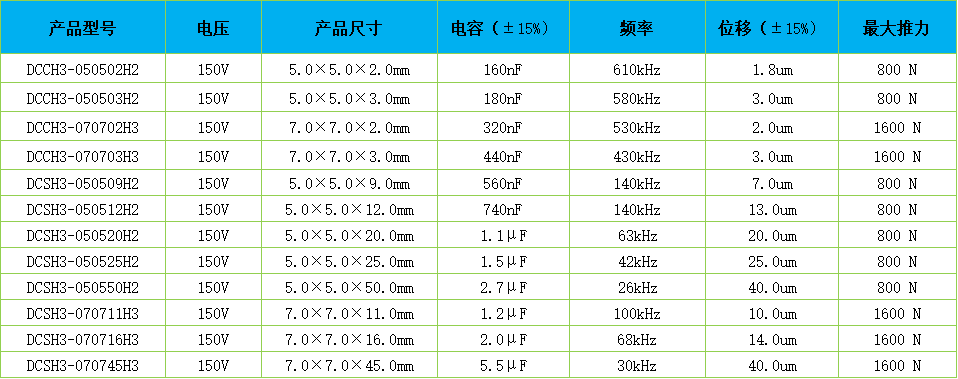

5、核心保障

●全流程品控：从陶瓷流延、电极印刷到叠层烧结，全程激光检测厚度与平面度，100%经过高压极化与位移性能测试。

●深度定制开发：支持通孔（0.5~5mm）、厚度（1~10mm）、电极布局（单/双极）等参数定制，5个工作日内提供打样方案。

●快速技术支持：提供动态性能曲线、安装应力分析及驱动电路匹配建议，24小时响应技术咨询。
