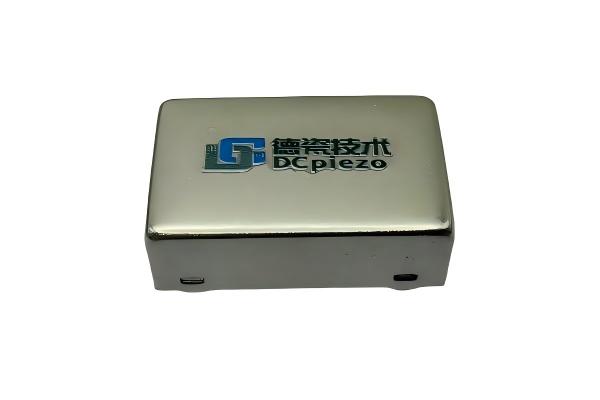

DEC10.1W 凭借其极小的体积、焊针式集成接口以及低静态功耗，为空间受限、要求PCB直接集成的静态与低动态压电驱动场景提供了高性价比的解决方案，尤其适合嵌入式仪器、微型化设备及多通道模块化系统。

1、结构设计

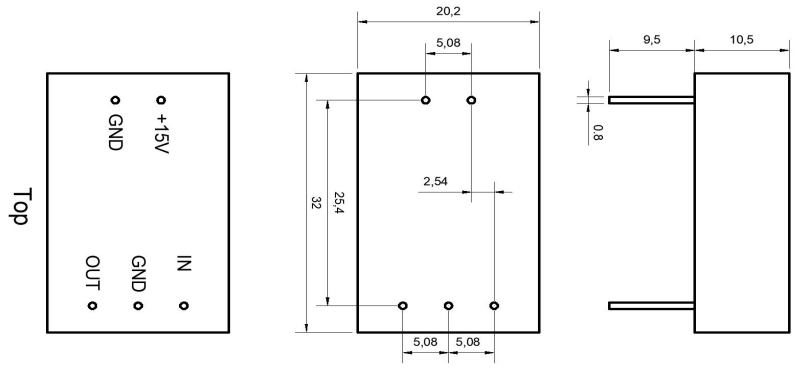

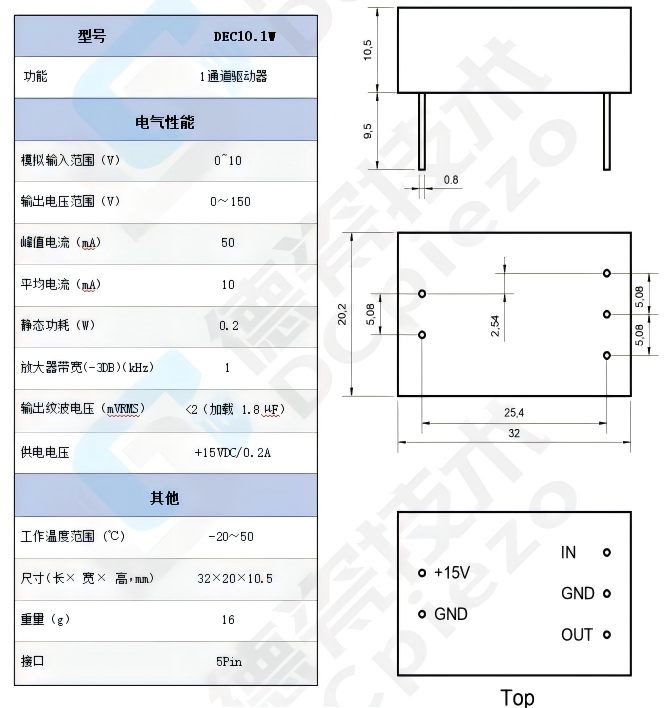

●超紧凑单通道布局：尺寸仅32×20×10.5mm³，重量约16g，采用引脚焊盘式设计，支持表面贴装或插接，极大节省安装空间。

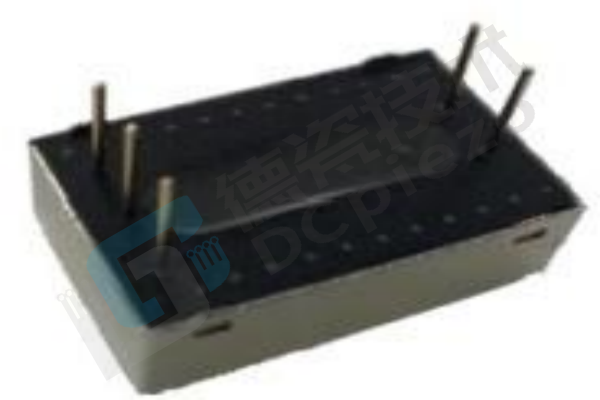

●全引脚集成接口：通过5Pin焊针统一引出供电、模拟输入与高压输出，简化外部连线，支持直接焊接至用户PCB，提升集成度与可靠性。

●无源散热结构：依靠PCB敷铜与自然对流散热，静态工作时无需额外散热措施，适用于低功耗、高密度集成环境。

2、材料特性

●低纹波输出设计：在负载容性1.8μF条件下，输出纹波＜2mVRMS，适合对噪声敏感的高精度压电系统。

●高集成电路工艺：采用紧凑型贴片元件与优化布线，在有限体积内实现稳定信号传输与功率输出。

●宽温工作适应性：工作温度范围-20℃～50℃，适应常见工业与实验室环境。

3、核心优势

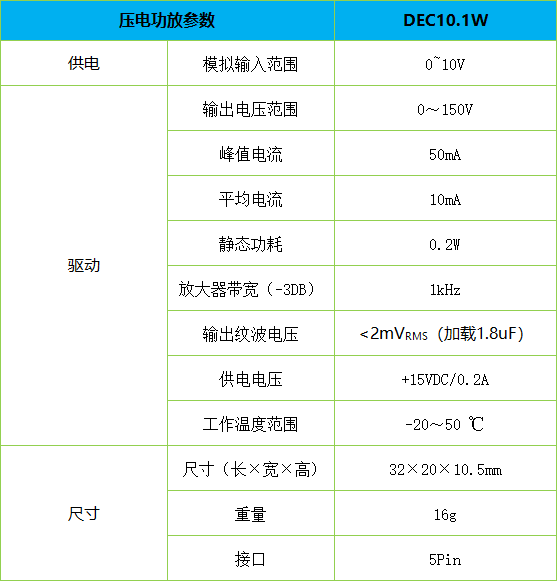

●静态与低动态专用：针对稳态或慢速调节场景优化，功耗仅0.2W，在低频率工作时保持极高电压稳定性。

●高压宽范围输出：支持0～150V输出电压，兼容多数低压压电陶瓷与纳米定位台驱动需求。

●易于集成与焊接：5引脚焊盘设计可直接与用户PCB连接，无需额外接插件，降低系统复杂性与成本。

●电流保护机制：具备峰值电流50mA与平均电流10mA输出能力，兼顾瞬时驱动与持续安全工作。

4、典型应用

●嵌入式压电驱动模块：集成于光学调焦组件、微型阀门、振动抑制装置等PCB级系统。

●精密静态定位：用于显微镜样品台微调、光纤耦合静态对准、传感器零点校准等场景。

●便携式检测设备：集成在手持式测量仪、微型探针台或低功耗科研仪器中。

●低压压电堆栈驱动：适用于需要150V以下电压的压电陶瓷执行器或叠堆促动器。

5、使用与保障说明

●散热建议：静态使用时无需额外散热；在较高频率或负载下持续工作时，建议通过PCB敷铜或增加通风措施协助散热。

●输出特性注意：输出电压会随输出电流增大而略有降低，动态使用时需根据实际电流调整电压预期，静态使用则不受影响。

●信号接地优化：模拟输入信号的负端应直接连接至PCB上GND引脚根部，以减少接地噪声干扰，提升信号完整性。

●可靠性与支持：提供典型连接示意图与焊接指导，支持小批量定制引脚排列或增益调整，并可根据用户需求提供集成设计参考。
