在智能制造的宏大图景中,精密驱动与感知几乎贯穿了每一道关键工序——半导体封装需要亚微米级的定位,精密磨床依赖实时的振动补偿,生命科学仪器更追求皮升级的流体操控。这些需求的实现,很大程度上依赖于一种能将电信号与微位移精准转换的核心元件:多层叠堆压电陶瓷。它正以肉眼难以觉察的方式,定义着高端制造的能力边界。

一、从材料到元器件的跨越:多层叠堆的核心逻辑

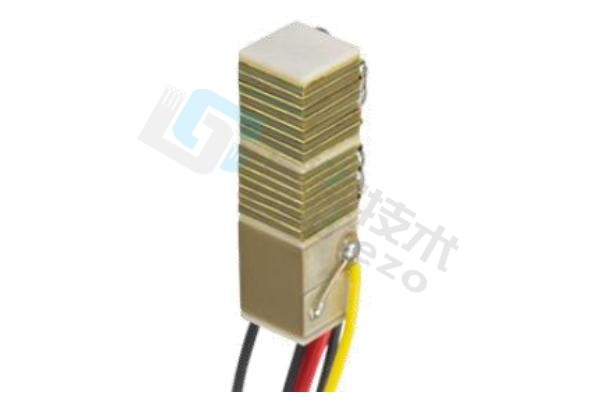

压电陶瓷本身并非新技术,但要让它在工业场景中承担高频、高负载的精密任务,仅仅依靠单层陶瓷薄片远远不够。多层叠堆技术的本质,是将几十层甚至数百层压电陶瓷薄膜,与内电极交替叠合后共烧成一个整体。每一层的厚度可控制在几十微米,施加电场时,每层都产生微小的纵向伸缩,位移叠加以后,整个元件便能在毫秒级响应时间内,输出几微米到上百微米的位移,同时还能承载数千牛的力。
这种结构的精妙之处在于“低压化”。与传统的分立式堆叠结构不同,多层叠堆的电极间距极小,通常在20–100微米量级,因此只需几十至一两百伏的驱动电压,就能达到很高的电场强度,获得可观的位移输出。这不仅让驱动电路更容易设计,也大幅提升了系统安全性,使其在半导体装备、医疗设备等对电压敏感的场景中,优势十分明显。
从性能参数来看,多层叠堆压电陶瓷的位移分辨率理论上只受限于电噪声,可轻松进入纳米甚至亚纳米尺度,高度契合智能制造对精密运动控制的需求。同时,其工作带宽可达数千甚至上万赫兹,能跟上高速点胶、主动消振等动态过程的节奏。响应极快、发热小、无电磁干扰,这些特点让它在精密定位、光学调整、振动抑制等领域,逐渐替代传统电磁致动器和电机丝杆组合,成为新一代装备的关键执行器件。
二、赋能智能制造的四个关键场景
● 在半导体制造领域,多层叠堆压电陶瓷扮演着基石般的角色。晶圆检测、引线键合、光刻机物镜调节、掩模台微调等工艺环节,对定位精度和稳定性的要求极为苛刻。压电致动器直接驱动柔性铰链导向机构,可以避免摩擦、回程间隙和爬行现象,达到数纳米以内的重复定位精度。某型光刻机中,数十支压电致动器协同工作,既要补偿热漂移,又要精准调整物镜与晶圆间的距离,没有这类元件的刚性、频宽和分辨率,量产良率便无从谈起。
● 精密流体控制是另一个被多层叠堆技术深刻改变的领域。压电喷射阀和压电点胶阀的核心,就是一个高速响应的叠堆致动器。在3C电子组装、微流控芯片制造、医疗体外诊断试剂封装中,胶滴直径往往需要精确到微米级,每秒动作数百次。多层叠堆可以在极短行程内实现爆发式的位移与力输出,瞬间将胶体喷出或切断,避免了拖尾和拉丝。其响应速度决定了产线上每分钟能完成多少次精准点胶,直接关系到产能与质量一致性。
● 在高端机床与光学平台的主动振动控制中,多层叠堆压电陶瓷则是“以快制快”的关键。加工过程中的切削颤振,或外界环境引入的低频振动,会影响超精密车床、磨床的加工表面质量,也会干扰激光干涉仪、电子显微镜的测量精度。将叠堆致动器集成在隔振平台或机床主轴中,通过传感器采集振动信号,再由控制器驱动致动器输出反向位移,即可在微秒级内完成对振动分量的实时抵消。这种主动减振方案,能够在数赫兹至上千赫兹的宽频带内实现振动衰减,远超传统被动橡胶或空气弹簧的水平。
● 在智能传感与预测性维护领域,多层叠堆压电元件也可以反向作为高灵敏度传感器使用。利用正压电效应,元件在受到机械应力时会产生电荷输出,灵敏度高、频带宽,可植入在轴承座、刀具夹具或设备连接法兰处,持续监测微振动或冲击。结合边缘计算和工业物联网,这些振动特征便成为设备健康状态的数字指纹,提前预警早期故障。

三、工程化挑战与工艺的深水区
将多层叠堆从实验室样品变为可靠、一致的工业级元件,涉及漫长而细腻的工程摸索。材料配方首先就要求极高的稳定性——必须保证在电场和温度循环下,压电常数、介电常数和机电耦合系数的漂移尽可能小。与此同时,内电极材料还要与陶瓷膜片同步烧结,不发生分层或扩散,否则内部短路或微裂纹会迅速导致元件失效。
流延成型与叠层工艺直接决定了器件的均匀性。每一层生瓷带的厚度公差,必须控制在微米级。叠层时,定位精度、层间压力和排胶工艺的微小差异,都可能在后续烧结中放大为变形、开裂或电极偏移。很多应用场景要求致动器在数百摄氏度环境中工作,比如高温微纳打印或某些封装设备,这对居里温度和热膨胀匹配提出了更苛刻的约束。

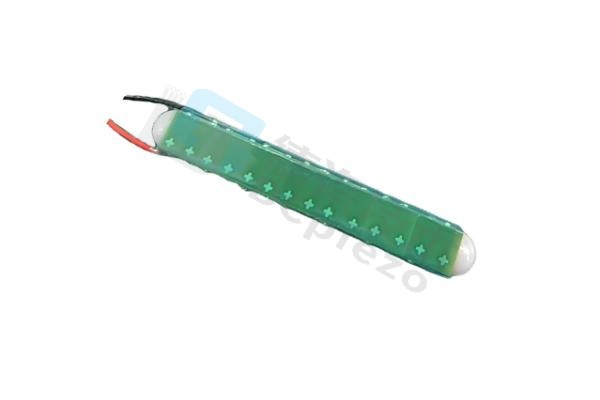

广东德瓷在多年的量产实践中,逐步建立起了从粉体处理到共烧曲线的完整工艺闭环。通过优化内电极浆料与陶瓷基体的收缩匹配,我们在高叠层数的产品上实现了低于千分之五的内部缺陷率。同时,针对不同应用场景,我们开发了多种尺寸规格与封装形式,包括带预紧机构的保护型致动器,以及可集成应变传感器的闭环版本。这些看似不起眼的工程细节,其实是保障客户产线连续运行365天的真正壁垒。
四、持续进化的精密运动神经
智能制造的未来,必然是高度自适应、高度柔性化的。当AI赋予了机器感知与决策能力之后,执行层必须拥有与之匹配的精度和响应速度。多层叠堆压电陶瓷的带宽优势,加上日益成熟的迟滞补偿、电荷驱动与自感知算法,使其可以实现近乎线性的位移控制,甚至在部分场景下省略外部精密传感器,降低系统复杂度。德瓷正与多家研究机构合作,探索将嵌入式小脑模型嫁接到压电致动器的驱动算法中,让元件具备自主学习补偿热漂移和材料老化的能力。
从更宏观的产业视角看,多层叠堆压电陶瓷的国产化进程早已不是简单的替代逻辑,而是高端装备自主演进中不可或缺的技术支点。无论是新一代的EUV光刻调焦,或是粒子加速器中的快反馈精密控制,还是AI服务器微通道液冷中的高频微泵,都离不开这类微型大推力、快响应致动元件。当越来越多的设备被要求“看得更细、动得更准”,每一簇压电陶瓷叠层中积蓄的位移能量,都在为中国智造的精度添上一枚有力的砝码。
