I、关于多层叠堆压电陶瓷

  一、什么是多层叠堆压电陶瓷？

     多层叠堆压电陶瓷（Multilayer Piezoelectric Stack，也称叠堆压电陶瓷或多层压电驱动器）是一种通过共烧技术将数十至数百层薄的压电陶瓷片和内部电极交替叠合而成的高精度、高可靠性的功能器件。它的核心作用是在施加电压后，产生微米甚至纳米级的精确位移，是实现从电能到机械能转换的关键元件，也是广东德瓷技术等企业的核心产品之一。

  二、多层叠堆压电陶瓷的主要技术优势

     广东德瓷技术多层叠堆压电陶瓷的核心技术优势可以概括为材料、工艺、性能和定制四个层面的深度融合，从而在输出效率、精度和可靠性上形成显著竞争力。

     1、先进材料研发

      自主研发PZT陶瓷粉体，压电系数（d₃₃）可达750 pC/N以上，机电耦合系数高，并具备优异的温度稳定性。从源头保障产品的高性能与一致性，为器件提供更强的感知与驱动能力。

     2、精密叠层共烧工艺

      掌握超薄流延成型（可达2 μm）、高精度印刷、叠层和共烧核心工艺，确保上百层陶瓷与电极结合致密、无缺陷。实现低电压驱动、高位移输出，同时产品具有高可靠性和长寿命（     循环寿命可突破10⁹次）。

     3、卓越性能指标

      基于上述材料和工艺，实现输出效率提升40%，能量密度是传统结构的3倍以上；响应速度微秒级，定位精度纳米级；位移量在同等电压下提升5~10倍。满足半导体、航空航天等高     端领域对大力、高频、超精动态控制的严苛要求。

     4、强大定制化能力

      可根据客户的具体应用场景，提供从材料选型、结构设计、性能优化到封装方案的一站式定制服务。深度匹配客户需求，缩短开发周期，成为客户值得信赖的技术伙伴。

     5、全价值链自主

      公司实现了从材料配方、叠层工艺到智能检测的全流程自主化与数字化管理，确保产品批次一致性达99.8%以上，年产能突破500万件。

     6、典型性能示例

      ● 大出力：最大推力可达60,000 N，满足高负载应用需求；

      ● 高位移：在150 V驱动电压下，位移量可达200 μm以上；

      ● 亚纳米级分辨率：配合闭环控制可实现纳米级定位精度；

      ● 快速响应：响应频率可达kHz级别，毫秒级动态响应；

      ● 体积小巧：结构紧凑，易于系统集成。

  三、多层叠堆产品关键性能参数

     广东德瓷技术的多层叠堆压电陶瓷产品线丰富，主要分为方形、环形、柔性三大系列，每个系列针对不同的应用场景，其关键性能参数也各有侧重。

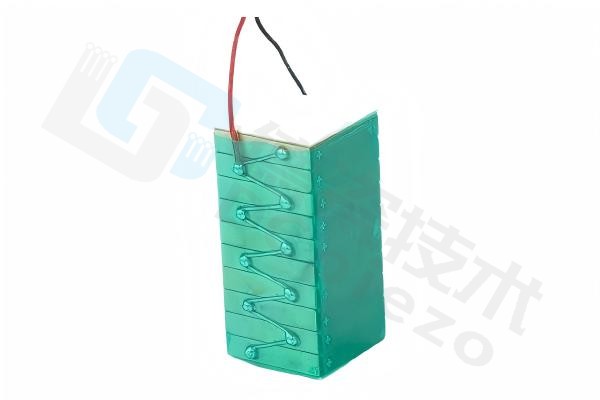

     1、方形多层叠堆压电陶瓷

      ● 驱动电压范围：提供45 V、75 V、100 V、150 V等多个电压档位（支持-10 V~75 V，-20 V~100 V，-30 V~150 V等负压模式）。

      ● 外形尺寸：覆盖 0.9×0.9×0.8 mm 至 22.0×22.0×200 mm 等多种规格。

      ● 关键输出：

         ○ 标称位移：在对应电压下，位移量通常为厚度的1‰，从0.1 μm到200 μm不等（如DCC3-050503在150 V下位移3.6 μm）。

         ○ 最大推力（抱紧力）：从32 N至60,000 N不等（如DCC3-101003最大推力达4,000 N）。

      ● 电容与频率：电容范围从9.0 nF到360 μF，谐振频率从160 kHz到1,350 kHz。

      ● 几何精度：平面度 < ±5 μm。

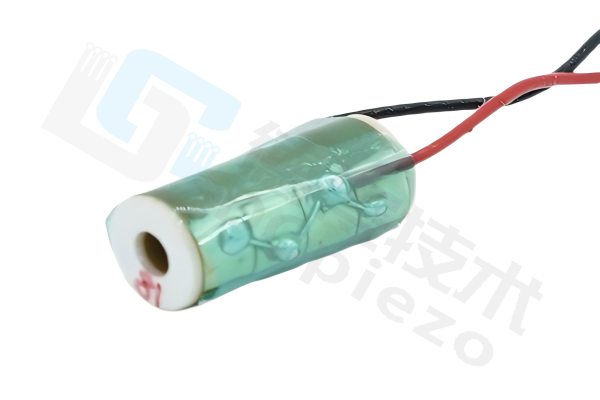

     2、环形多层叠堆压电陶瓷

     专为旋转对称场景设计，中心通孔结构是其最大特点。

      ● 结构特性：中心预留通孔，公差 < ±10 μm，便于光学通路或机械预载。

      ● 位移精度：同样遵循位移为厚度1‰的原则，重复定位精度 < 0.1%，分辨率达纳米级。

      ● 动态响应：机电响应时间 < 100微秒，支持千赫兹级的高频振动控制。

      ● 环境适应性：工作温度 -25℃ ~ 130℃，循环寿命 > 5×10⁷次。

     3、多层柔性压电陶瓷器件

     采用有机材料柔性包覆，突破了传统压电陶瓷的刚性限制。

      ● 驱动特性：超低压驱动，最低可至1 V（可定制至200 V），功耗降低60%。

      ● 柔性指标：最小弯曲半径6.5 cm，可耐受反复弯折 > 10万次。

      ● 物理规格：重量可轻至0.1 g/cm²，整体尺寸可达94×21×0.4 mm。

      ● 环境防护：达到IP68防护等级，抗50g加速度冲击。

II、 应用领域与选型指南

  一、 主要应用行业及典型场景

     广东德瓷技术的多层叠堆压电陶瓷凭借高精度、快速响应和高可靠性的特点，已广泛应用于众多高端战略产业。主要应用行业及典型场景如下：

     1、精密制造与半导体

      ● 典型应用：半导体光刻机纳米级对焦系统、晶圆探针台微力反馈、微电子封装高精度点胶设备、超精密机床动态补偿机构。

      ● 相关产品系列：方形系列、环形系列

     2、医疗科技

      ● 典型应用：超声医疗探头核心驱动、微创手术机器人关节致动器、药物微量雾化喷射系统、内窥镜多自由度弯曲关节（中孔走线）、植入式医疗器械驱动。

      ● 相关产品系列：方形中孔系列、方形系列、柔性系列

     3、航空航天与国防

      ● 典型应用：卫星激光通信光束偏转器、飞行器主动降噪振动控制器、空间站机械臂柔性关节模块、航天器太阳翼展开机构（超声电机）。

      ● 相关产品系列：环形系列、方形系列

     4、光学与精密仪器

      ● 典型应用：激光雷达旋转扫描镜驱动、自适应光学环形/变形镜控制、显微镜物镜微动调焦、光纤对接精密校准。

      ● 相关产品系列：环形系列、方形中孔系列、方形系列

     5、工业自动化

      ● 典型应用：高精度数控转台微动补偿、旋转阀门高频控制、油污环境机械臂触觉反馈、精密点胶阀驱动。

      ● 相关产品系列：环形系列、方形系列、柔性系列

     6、绿色能源与新兴领域

      ● 典型应用：新能源汽车燃油喷射阀控制、风力发电机变桨距调节、道路振动能量采集、量子计算设备低温环境驱动器。

      ● 相关产品系列：环形系列、柔性系列、方形系列

  二、 如何选择合适的叠堆压电陶瓷

     为您的应用选择合适的叠堆压电陶瓷，本质上是一个将应用需求转化为技术参数的系统工程。以下“五步选型法”可以帮助您理清思路，一步步确定最适合的产品。

     📝 第一步：明确核心应用场景：（首先需要明确，您的应用更侧重于哪一类需求？这将决定选型的核心侧重点。）

      ● 精密定位/对准：如光刻机台、光纤耦合、扫描显微镜。核心需求是高精度、高分辨率。

      ● 动态驱动/振动控制：如点胶阀、喷油嘴、主动减震。核心需求是快速响应、高频率、长寿命。

      ● 高力输出/推动：如压电钳、微动台、阀门驱动。核心需求是推力大、刚度高。

      ● 传感/能量收集：如加速度计、敲击传感器。核心需求是灵敏度高、机电转换效率高。

     ⚙️ 第二步：确定关键性能参数：（在明确应用方向后，开始匹配具体的性能指标。）

   （1）位移量

      ● 估算公式：叠堆的位移 ≈ 压电常数 d₃₃ × 层数 × 驱动电压。粗略估算，位移量约为叠堆长度的1‰。

      ● 选型要点：你需要多少微米（μm）的行程？如果单只叠堆不够，可考虑机械放大机构或串联多个叠堆。

   （2）驱动力（推力/拉力）

      ● 核心关系：叠堆的最大推力与其横截面积成正比。横截面积越大，出力越大，从几十牛到数万牛不等。

      ● 重要提示：叠堆不能承受侧向力或扭矩，应用中必须通过柔性铰链或球头转接件等方式进行保护，确保外力沿轴向作用。

   （3） 驱动电压

      ● 多层叠堆的优势之一：可在低电压（如75 V、100 V、120V、150 V）下获得较大位移，而单层片通常需要数千伏高压。

      ● 选型要点：您的系统能提供多少伏的稳定电压？这直接决定应选择哪个电压系列的产品。

   （4）响应速度与频率

      ● 关键参数：与叠堆的刚度和谐振频率相关。刚度越高、谐振频率越高，动态响应越快。

      ● 选型要点：您的应用是需要静态保持，还是高频振动（如超声波、高速点胶）？高频应用需关注谐振频率和动态条件下的发热情况。

   （5）几何结构与尺寸

      ● 方形：最通用，出力大，适用于大多数场合。

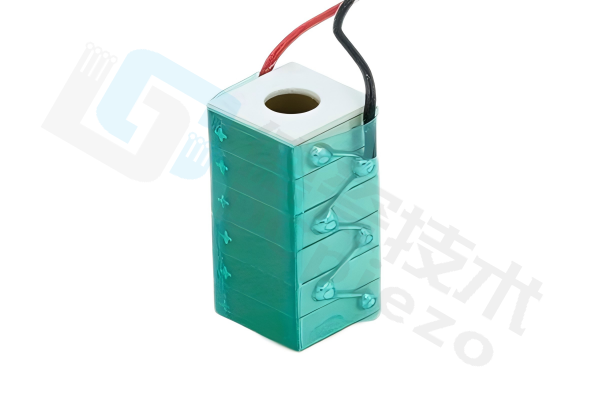

      ● 环形（中空）：中心带孔，便于光学通路通过或施加预紧力螺栓，常用于自适应光学或需要通光的场合。

      ● 微型化：对于空间受限的应用，有截面小至1.2×1.3 mm的超微型叠堆可选。

     🌡️ 第三步：考虑材料和环境因素：（产品的稳定性和寿命与其所选材料及适应的工作环境息息相关。以下是需要重点考量的三个核心维度）：

   （1）压电材料的选择

      ● 高灵敏度/大位移需求：推荐选用“软性”材料，例如PZT-5H系列。这类材料的特点是压电常数高，d₃₃可达550~635 pC/N以上，适合对位移和灵敏度要求较高的应用。

      ● 高功率/高温稳定需求：推荐选用“硬性”材料，例如PZT-8系列。这类材料具有较高的机械品质因数（Qm）和较低的介电损耗（tanδ），在高温或大功率驱动条件下表现更稳定。

   （2）工作温度的适应性

      ● 常规环境（-25℃ ~ 80℃）：采用标准环氧树脂封装即可满足要求。

      ● 高温或低温极端环境：需特别关注材料的居里温度（Tc），通常要求高于200℃甚至300℃以上。同时，应选用特殊树脂封装，例如可耐受低至-270℃的低温封装方案，以确保器件在极端条件下的可靠运行。

   （3） 寿命与可靠性的考量

      ● 对于需要长期高频工作的动态应用场合（如高速点胶、振动控制等），建议选择采用内电极含镍等先进工艺制造的产品。这类设计能显著提升抗疲劳性能，循环寿命可达10⁹次以上，保障长期使用的稳定性。

     🔧 第四步：匹配驱动与控制

   （1）控制器选择：叠堆是容性负载，需要专用的压电陶瓷控制器来驱动。控制器的输出电压范围、峰值/平均功率、带宽（响应速度）必须与叠堆和应用需求相匹配。

   （2）开环 vs. 闭环：叠堆本身是开环元件，存在迟滞和蠕变。如果应用需要极高的定位精度（纳米级），应考虑带位移传感器（如SGS）的闭环控制系统。

     🧪 第五步：验证与测试

   （1）仔细对比供应商提供的详细技术参数表，关注位移、推力、电容、刚度、谐振频率等数据。

   （2）将您的应用需求、工作条件和参数要求提供给德瓷技术或其它供应商的技术人员，他们可以为您推荐最合适的型号或提供定制化方案。

   （3）在条件允许的情况下，对推荐的样品进行实际工况测试，验证其性能、发热和稳定性是否满足要求。

     选型需考虑因素总结：

      ● 位移需求：确定所需最大位移量（μm）

      ● 出力要求：计算负载所需的推力（N）

      ● 空间限制：测量可安装的外形尺寸（方形或环形）

      ● 驱动电压：确认可提供的电压范围（常规75 V/100 V/120 V/150 V）

      ● 响应频率：根据动态应用选择谐振频率

      ● 环境条件：考虑温度、湿度、真空等特殊要求

III、定制能力与技术保障

  一、全链条定制服务

     德瓷技术作为一家专注于压电陶瓷材料与精密驱动技术的企业，提供全链条、多维度的定制化服务，从材料配方到封装集成，均可根据您的具体需求进行深度开发。

     1、材料配方定制

      ● 压电性能定制：根据位移、出力或灵敏度要求，调整压电常数（d₃₃ 可定制范围：300~750 pC/N）。

      ● 温度适应性定制：针对高温（>150℃）或低温（-55℃）等极端环境，提供特殊配方的硬性材料或高居里温度材料。

      ● 低损耗定制：针对高频动态应用，优化介电损耗（tanδ 可低至0.2%），减少发热。

     2、 结构与尺寸定制

      ● 外形定制：除标准方形和环形外，可定制梯形、台阶形、带通孔（非中心孔）、异形等复杂几何形状。

      ●  尺寸精修：根据装配公差要求，定制长度、宽度、厚度及平面度（平面度可控制在 ±2 μm以内）。

      ● 微型化定制：提供截面小于1 mm×1 mm的超微型叠堆。

     3、性能参数定制

      ●  驱动电压定制：匹配您的驱动电源，提供低压（<75 V）、中压（100 V~200 V）或高压（>500 V）的叠堆设计。

      ●  位移与出力平衡：根据大行程（增加层数/长度）或大推力（增加截面积）需求，精准设计尺寸与层数。

      ●  动态响应定制：针对高频应用（如超声波、高速开关），优化叠堆的刚度和谐振频率，支持千赫兹级甚至兆赫兹级驱动。

     4、电极与引线定制

      ● 电极形式：提供裸露电极、带引线焊接（可指定引线长度和型号）或带连接器。

      ●  绝缘处理：提供局部绝缘涂层或全包覆绝缘（如耐高压Parylene涂层）。

      ● 柔性连接：针对动态弯折应用，定制柔性电路板（FPC）与叠堆的一体化连接。

     5、封装与预紧定制

      ● 封装形式：标准环氧封装、金属外壳气密封装、柔性聚合物封装（抗冲击、耐弯曲）。

      ● 预紧机构：提供集成预紧力的叠堆模组，确保动态工作中始终处于受压状态，防止拉裂。

     6、集成模组定制

      ● 位移放大机构：结合柔性铰链，将微米级位移放大至毫米级。

      ● 传感器集成：集成应变片（SGS）或电容传感器，实现纳米级闭环精密控制。

      ● 多轴组合：定制X、Y、Z、θ等多自由度精密运动平台。

  二、如何启动您的定制？

     只需提供以下信息，我们的工程师团队即可快速评估并为您提供解决方案：

      ● 应用场景（如：半导体点胶、光纤对准、阀门控制等）；

      ● 关键性能需求（所需位移、出力、电压、响应频率、工作温度等）；

      ● 空间限制（最大允许安装尺寸）；

      ● 环境要求（真空、湿度、温度、洁净度等）。

     请随时通过官网或平台联系方式告知具体需求，我们将为您提供专业的技术咨询与定制服务。

  三、与国际品牌相比的优势

     与PI（德国）、NEC（日本）等国际压电陶瓷品牌相比，广东德瓷技术的核心优势主要体现在深度定制能力、敏捷交付体系、以及面向中国市场的本土化服务上。

      ● 响应速度：48小时需求响应，样品周期缩短30%~50%；

      ● 沟通效率：母语沟通零障碍，无时差问题；

      ● 交付保障：量产准时率98.6%，紧急订单绿色通道；

      ●  性价比：提供超越国际品牌的本土化服务体验。

IV、 技术支持与售后服务

  一、 多层叠堆压电陶瓷使用注意事项

      ● 只能承受轴向力：严禁承受侧向力、剪切力或扭力；

      ● 力需均匀分布：避免点受力，建议加装球头或垫片；

      ● 推荐施加预紧力：约为最大出力的十分之一，提高可靠性；

      ● 环境保持干燥：避免导电或腐蚀性物质接触表面；

      ● 电压不超范围：严格按参数表给定电压使用。

  二、 售后服务内容

      ● 终身技术咨询：使用过程中的任何问题均可随时联系；

      ● 失效分析：提供专业的故障诊断和改进建议；

      ● 定期回访：主动跟踪产品使用情况；

      ● 快速响应：24小时内回复技术咨询。
